Geniş montaj alanı
Birden fazla güç modülünün yerleşimi için genişliği projeye göre belirlenen setleri değerlendirin.
ARMA / TERMAL YÖNETİM
Yüksek performanslı
alüminyum soğutucular.
Geniş montaj yüzeyleri ve projeye özel geometriler için birleşimli setler ve bonding çözümleri. Ölçüleri, hava akışını ve mekanik işleme ihtiyaçlarını birlikte değerlendirelim.
Projenizin gereksinimleriyle başlayalım.
Sınırlı hacim
Yükseklik, kanat geometrisi ve taban yapısını kullanılabilir alanla birlikte seçin.
Hava akışına uygun tasarım
Doğal veya fanlı soğutma koşullarını paylaşın. Kanat yoğunluğu ve hava yolu birlikte değerlendirilir.
BİRLEŞİMLİ SETLER
Sekiz farklı set. Projenize uygun yapı ve ölçüler.
664 AS Set
72,5 mm yükseklik · Projeye özel genişlik ve uzunluk.
Ürünü ve teknik kesiti inceleyin ↗

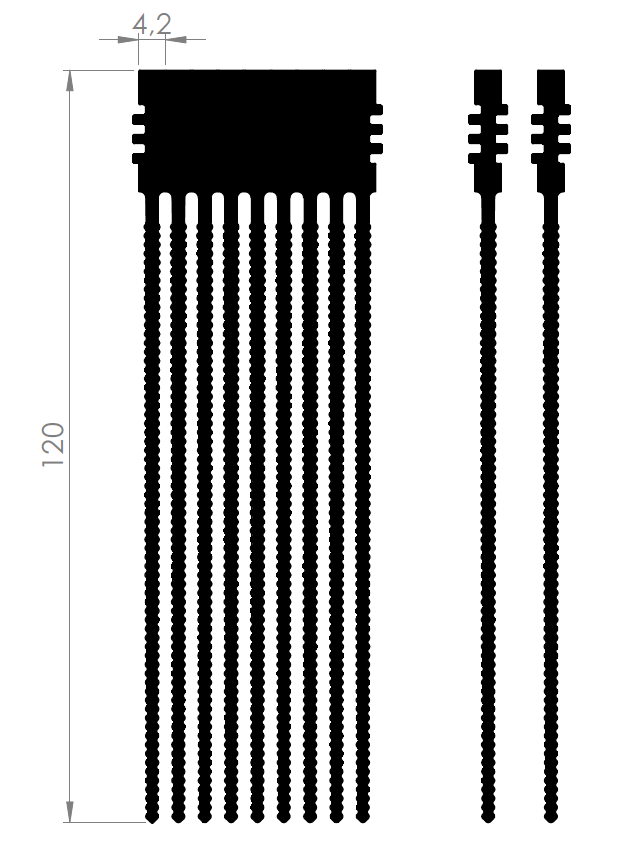

1420 AS Set
120 mm yükseklik · Projeye özel genişlik ve uzunluk.
Ürünü ve teknik kesiti inceleyin ↗

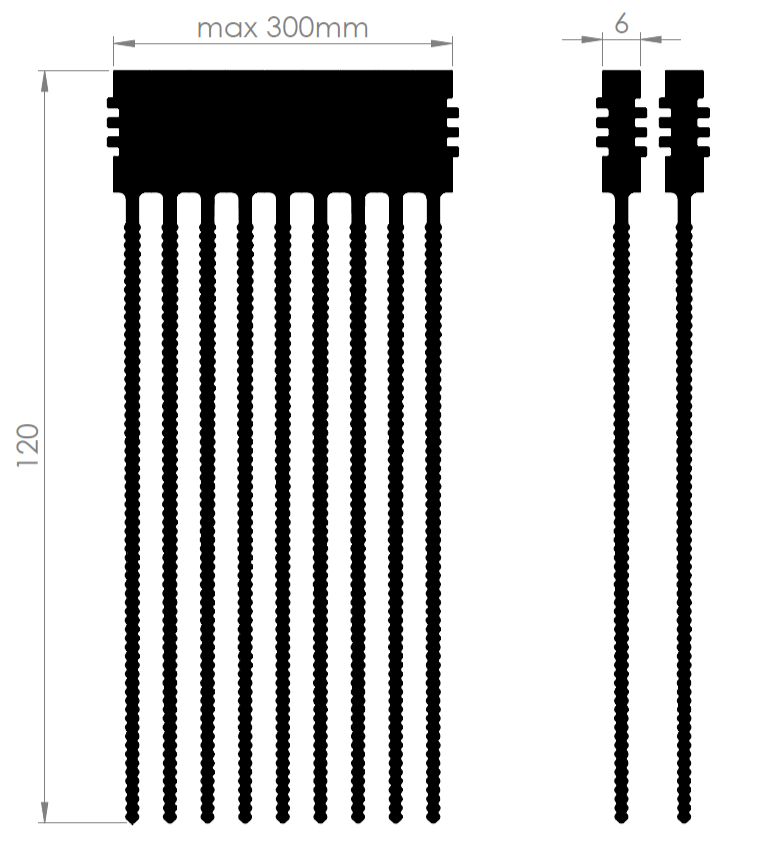

1426 AS Set
120 mm yükseklik · Projeye özel genişlik ve uzunluk.
Ürünü ve teknik kesiti inceleyin ↗
1664 AS Set
120 mm yükseklik · Projeye özel genişlik ve uzunluk.
Ürünü ve teknik kesiti inceleyin ↗
150 AS Set
150 mm genişlik · 80 mm’ye kadar toplam yükseklik · Özel uzunluk.
Ürünü ve teknik kesiti inceleyin ↗
564 AS Set
145 mm yükseklik · Projeye özel genişlik ve uzunluk.
Ürünü ve teknik kesiti inceleyin ↗
764 AS Set
122,4 × 119,2 mm kesit · İstenen uzunlukta üretim.
Ürünü ve teknik kesiti inceleyin ↗
864 AS Set
244,8 × 119,2 mm kesit · İstenen uzunlukta üretim.
Ürünü ve teknik kesiti inceleyin ↗| Ürün | Yükseklik | Kanat adımı* | Yapı | Doküman |
|---|---|---|---|---|
| 150 AS Set | En fazla 80 mm | Teknik çizime göre | Sıkı geçme plaka kanatlar | Teknik PDF ↗ |
| 564 AS Set | 145 mm | Teknik çizime göre | Kapalı kanallı montajlı profil seti | Teknik PDF ↗ |
| 664 AS Set | 72,5 mm | Teknik çizime göre | Montajlı profil seti | Teknik PDF ↗ |
| 764 AS Set | 119,2 mm | Teknik çizime göre | 775 AS iç ızgaralı kapalı gövde | Teknik PDF ↗ |
| 864 AS Set | 119,2 mm | Teknik çizime göre | 775 AS iç ızgaralı kapalı gövde | Teknik PDF ↗ |
| 1420 AS Set | 120 mm | 4,2 mm | Pres geçme; saplamasız | Teknik PDF ↗ |
| 1426 AS Set | 120 mm | 6 mm | Pres geçme; saplamasız | Teknik PDF ↗ |
| 1664 AS Set | 120 mm | Teknik çizime göre | Montajlı profil seti | Teknik PDF ↗ |
*Kanat adımı merkezden merkeze ölçüdür; net kanat boşluğu değildir. Genişlik ve uzunluk, ürün yapısı ve üretilebilirlik değerlendirmesiyle belirlenir. Bu tablo termal performans sıralaması değildir.
Yüksek performanslı ürünlerin tamamı ↗ÜRETİM YÖNTEMLERİ
Birleşimli setler ve bonding.
Birleşimli profil setleri
Profil elemanları bir araya getirilerek projeye uygun montajlı yapı oluşturulur. 1420 AS Set ve 1426 AS Set, saplama kullanılmadan pres geçme yöntemiyle birleştirilir. Her ailenin bağlantı yapısı kendi teknik çizimine göre değerlendirilir.
Bonding çözümleri
Ayrı üretilen kanat ve taban elemanlarıyla ince kanatlı yapılar geliştirilir. Kanat kalınlığı, aralığı ve birleşim tasarımı; ısı yükü, hava akışı ve üretim gereksinimleriyle birlikte belirlenir.
Üretim kabiliyetlerimizi inceleyin ↗Profilden montaja hazır parçaya.
Genişlik ve uzunluk, montaj yüzeyi işleme, delik ve diş açma, yüzey işlemi ve ambalaj ihtiyaçlarını aynı teknik teklif içinde değerlendirelim.
İnverterler
Güç modülü yerleşimi, taban temas yüzeyi ve hava akışı için birleşimli set seçenekleri. Modül çizimini ve kayıp gücü paylaşın.
UPS sistemleri
Sürekli çalışma koşulları, ortam sıcaklığı ve fan düzenini birlikte değerlendirelim. Kullanılabilir hacmi ve çalışma çevrimini iletin.
Motor sürücüleri
Montaj noktaları, gövde yerleşimi ve servis gereksinimleri için işlenmiş soğutucu seçenekleri. Mekanik çiziminizle başlayabiliriz.
Uygulamalar seçim için başlangıç noktalarıdır. Ürünün uygunluğu, çalışma koşulları ve prototip doğrulamasıyla belirlenir.
Teklif için bildikleriniz yeterli.
Ölçülerim belli
Ürün kodu, genişlik × uzunluk, adet ve işleme çiziminizi paylaşın. Uygulanabilir ölçüler teknik değerlendirmeyle netleştirilir.
Ölçülerim belli — teklif alın ↗Seçim desteği istiyorum
Varsa ısı kaybı, kullanılabilir alan, ortam ve hedef sıcaklık ile doğal/fanlı soğutma bilgilerini iletin. Bilmediğiniz değerler başvurunuza engel değildir.
Uygulamam için soğutucu seçelim ↗
