Große Montagefläche
Erwägen Sie Sets mit projektbezogener Breite für die Anordnung mehrerer Leistungsmodule.
ARMA / THERMALMANAGEMENT
Hochleistungs-
Aluminiumkühlkörper.
Verbund-Sets und Bonding-Lösungen für große Montageflächen und projektspezifische Geometrien. Lassen Sie uns Abmessungen, Luftstrom und mechanische Bearbeitungsanforderungen gemeinsam bewerten.
Beginnen wir mit den Anforderungen Ihres Projekts.
Begrenztes Volumen
Wählen Sie Höhe, Rippengeometrie und Bodenstruktur passend zum verfügbaren Bauraum.
Design für optimalen Luftstrom
Teilen Sie uns Ihre Anforderungen für natürliche oder forcierte Konvektion mit. Rippendichte und Luftstrom werden gemeinsam bewertet.
VERBUND-SETS
Acht verschiedene Sets. Aufbau und Maße passend für Ihr Projekt.

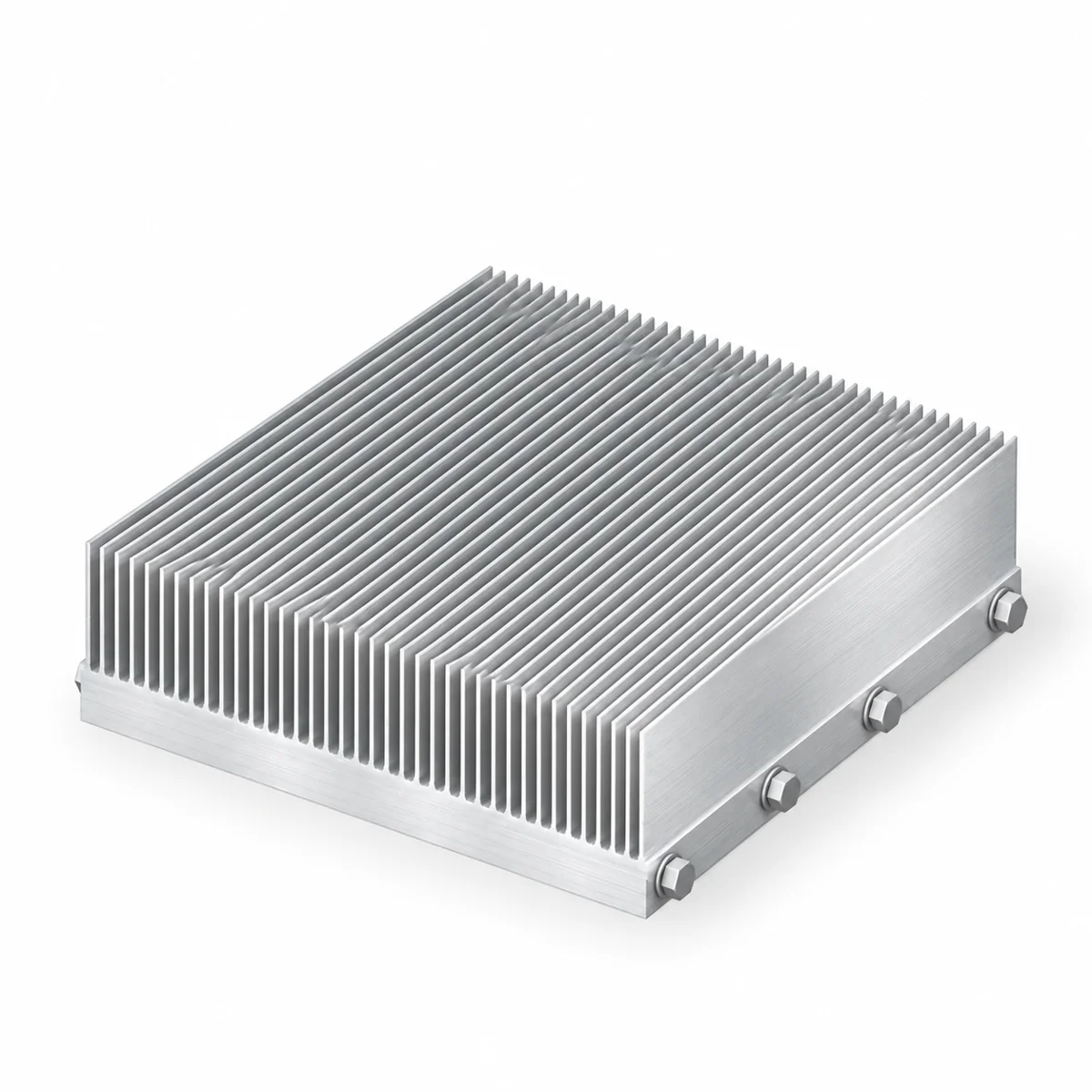

664 AS Set
72,5 mm Höhe · Projektspezifische Breite und Länge.
Produkt und technischen Querschnitt ansehen ↗

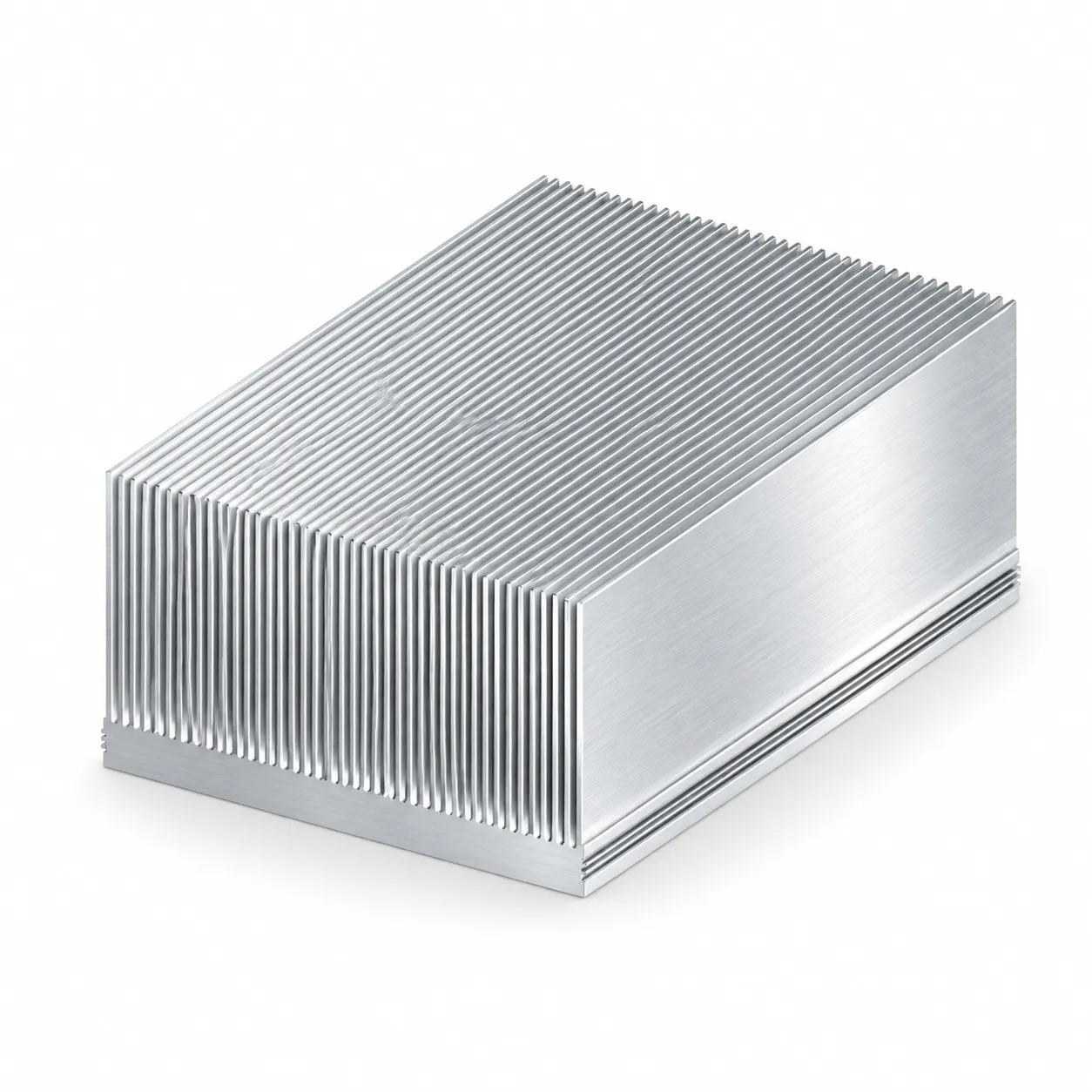

1420 AS Set
120 mm Höhe · Projektspezifische Breite und Länge.
Produkt und technischen Querschnitt ansehen ↗

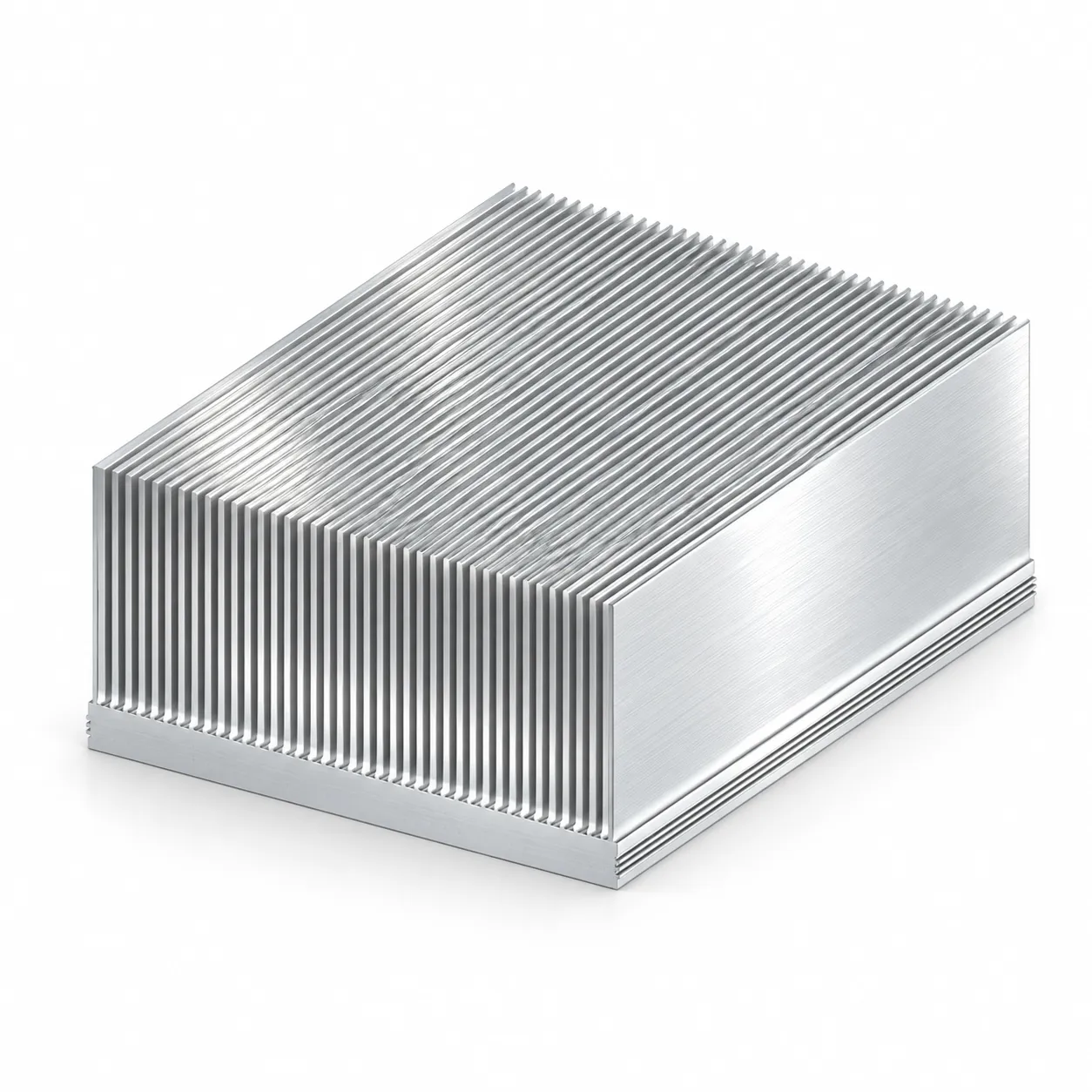

1426 AS Set
120 mm Höhe · Projektspezifische Breite und Länge.
Produkt und technischen Querschnitt ansehen ↗

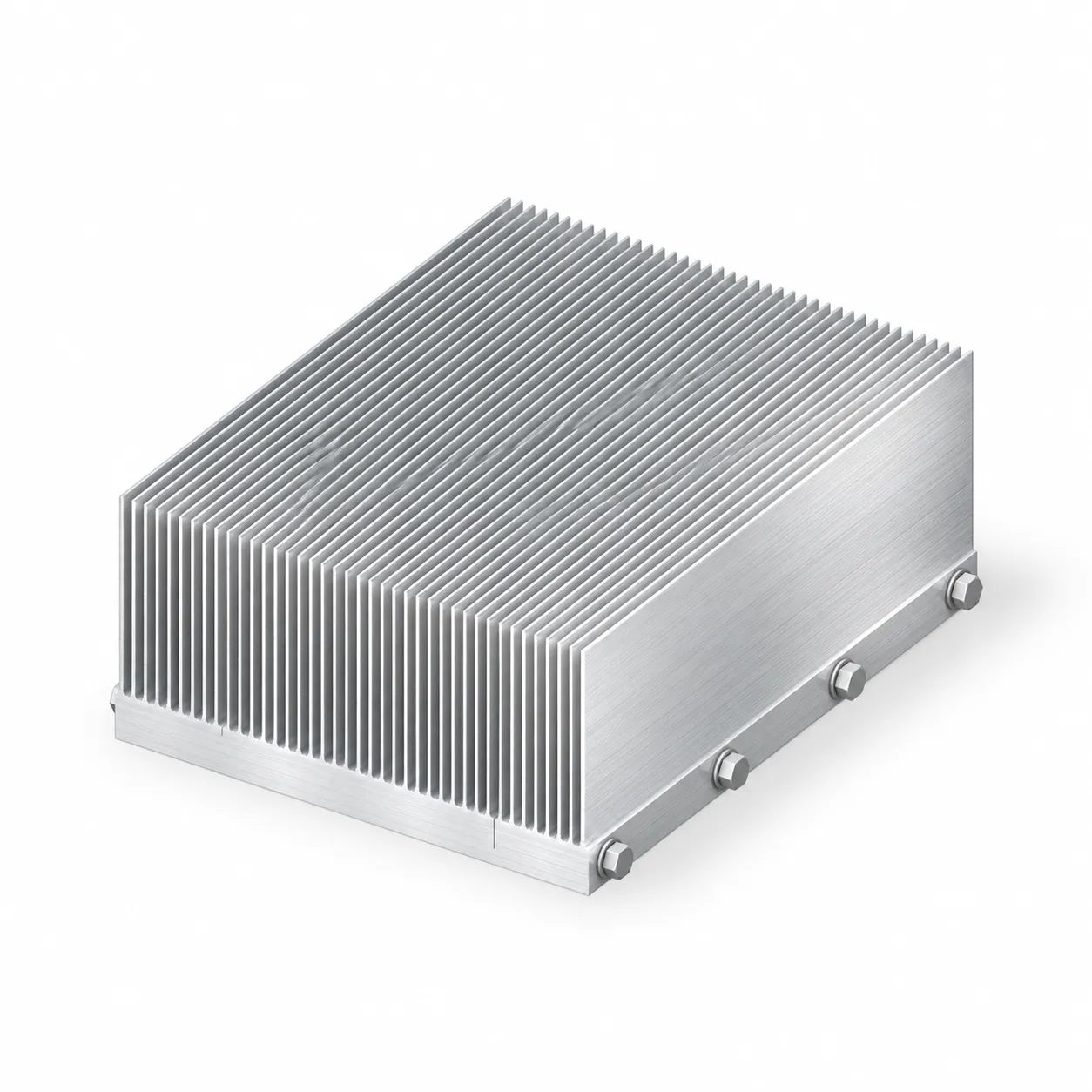

1664 AS Set
120 mm Höhe · Projektspezifische Breite und Länge.
Produkt und technischen Querschnitt ansehen ↗

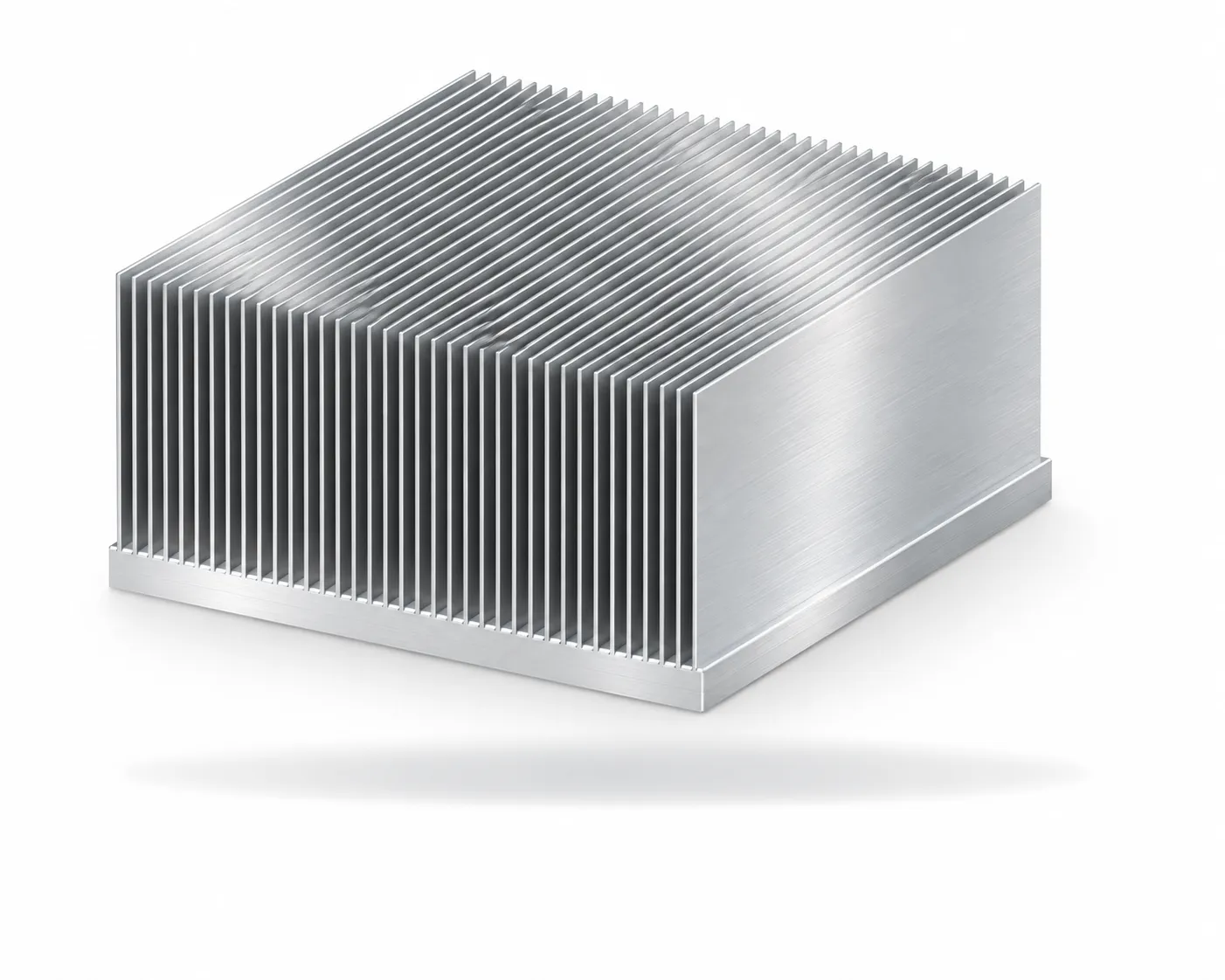

150 AS Set
150 mm Breite · bis zu 80 mm Gesamthöhe · Sonderlänge.
Produkt und technischen Querschnitt ansehen ↗

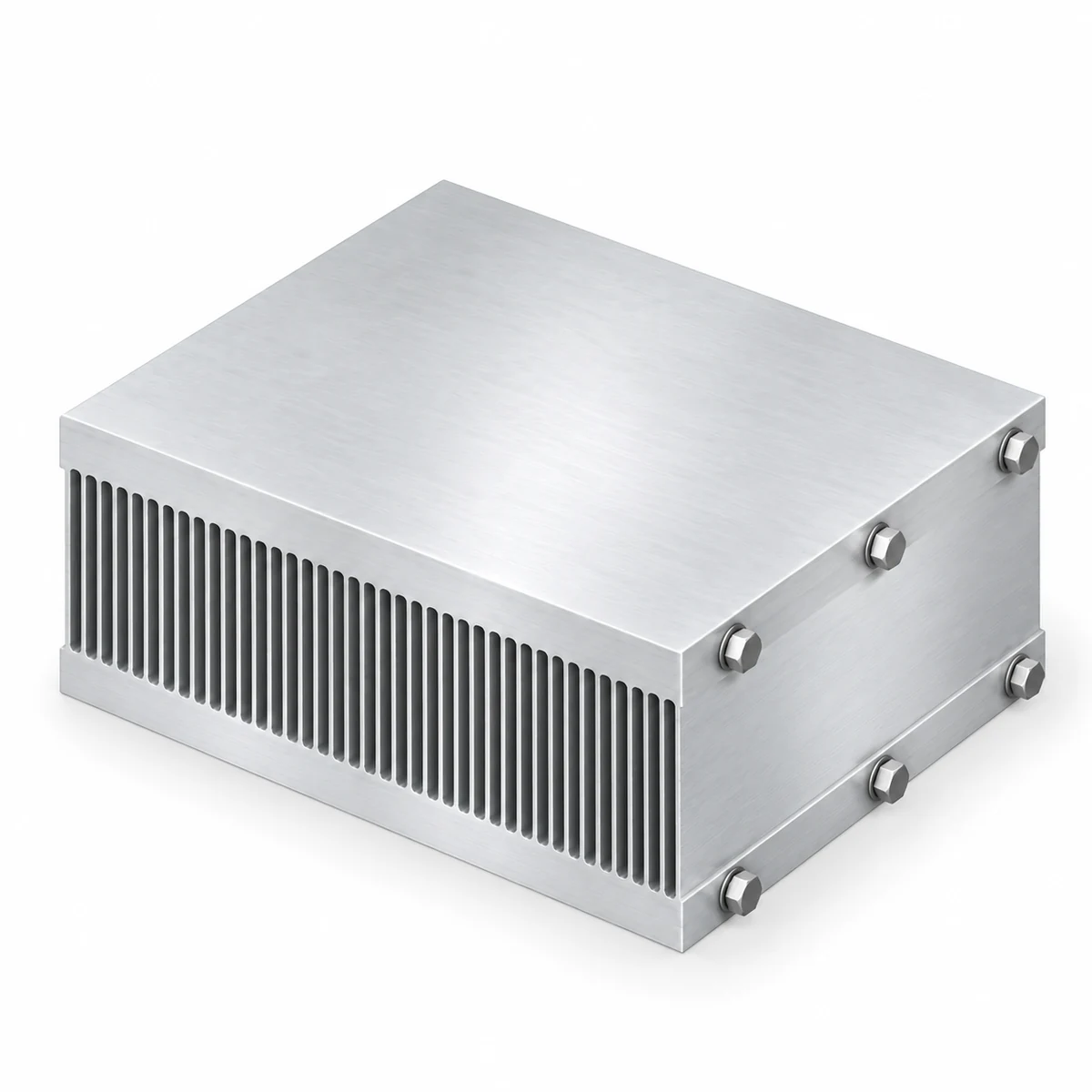

564 AS Set
145 mm Höhe · Projektspezifische Breite und Länge.
Produkt und technischen Querschnitt ansehen ↗

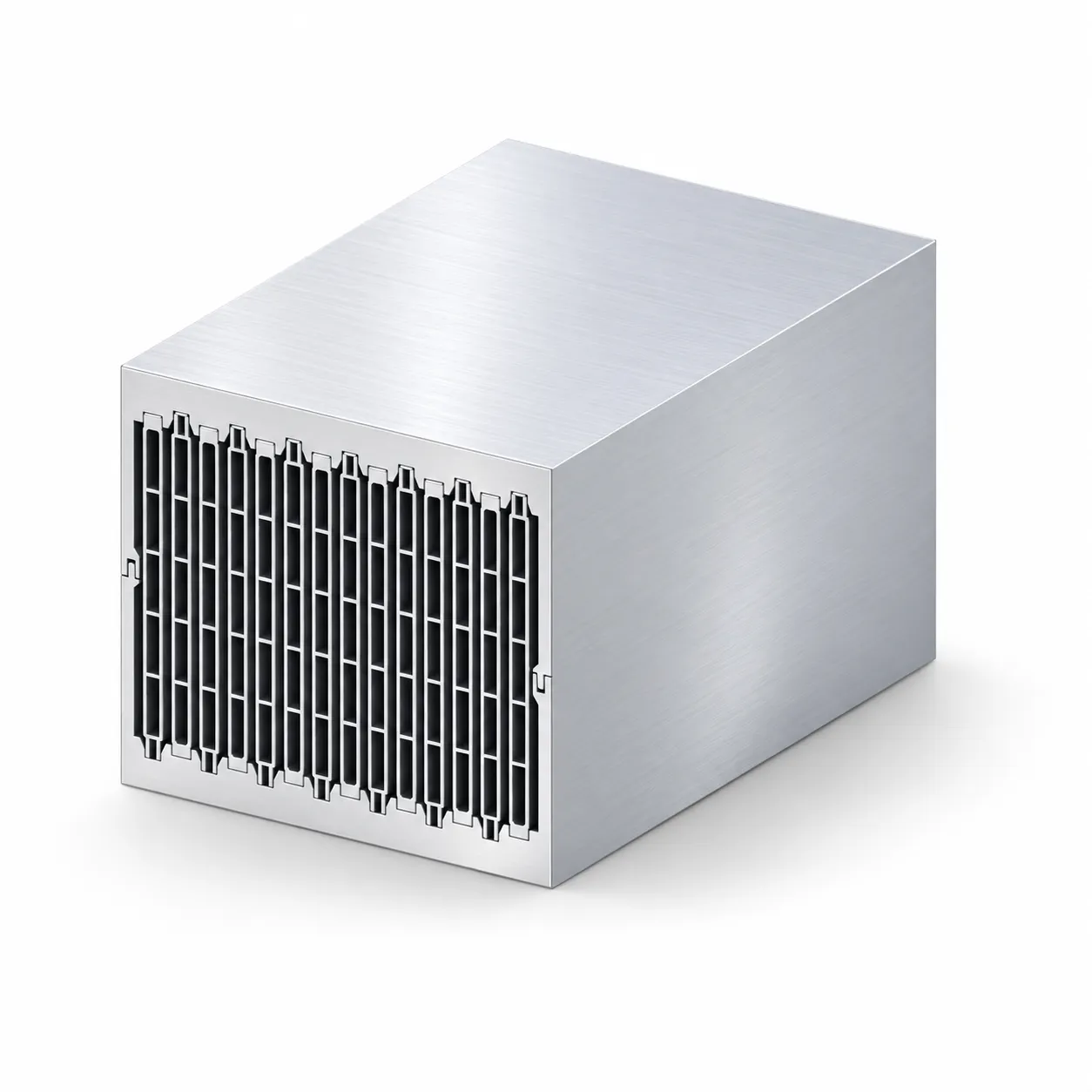

764 AS Set
Querschnitt 122,4 × 119,2 mm · Fertigung in gewünschter Länge.
Produkt und technischen Querschnitt ansehen ↗

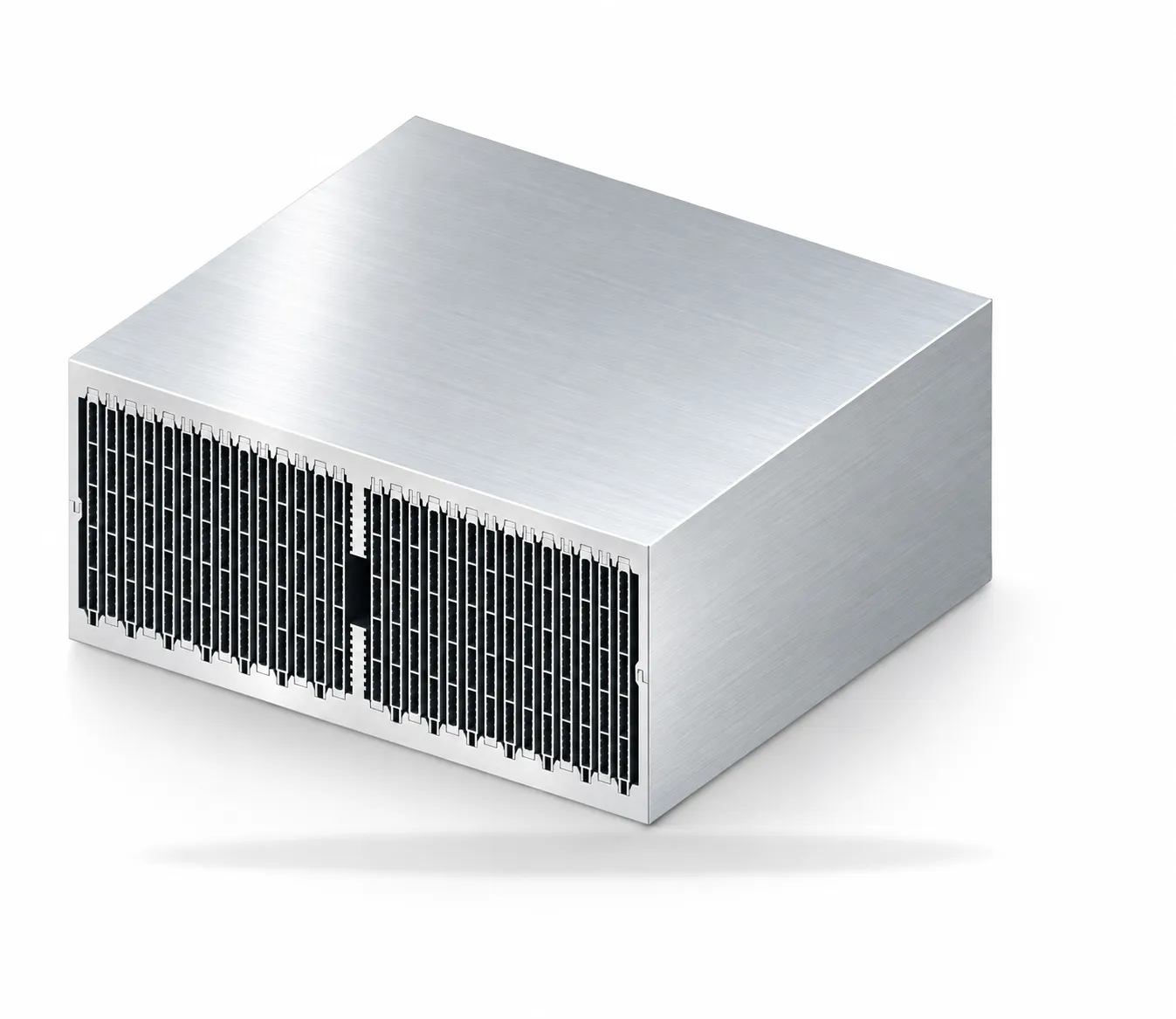

864 AS Set
Querschnitt 244,8 × 119,2 mm · Fertigung in gewünschter Länge.
Produkt und technischen Querschnitt ansehen ↗| Produkt | Höhe | Lamellenabstand* | Struktur | Dokument |
|---|---|---|---|---|
| 150 AS Set | Maximal 80 mm | Gemäß technischer Zeichnung | Presspassungs-Plattenlamellen | Technisches PDF ↗ |
| 564 AS Set | 145 mm | Gemäß technischer Zeichnung | Profilset für geschlossene Kanalmontage | Technisches PDF ↗ |
| 664 AS Set | 72,5 mm | Gemäß technischer Zeichnung | Montiertes Profilset | Technisches PDF ↗ |
| 764 AS Set | 119,2 mm | Gemäß technischer Zeichnung | 775 AS geschlossenes Gehäuse mit Innengitter | Technisches PDF ↗ |
| 864 AS Set | 119,2 mm | Gemäß technischer Zeichnung | 775 AS geschlossenes Gehäuse mit Innengitter | Technisches PDF ↗ |
| 1420 AS Set | 120 mm | 4,2 mm | Presspassung; ohne Bolzen | Technisches PDF ↗ |
| 1426 AS Set | 120 mm | 6 mm | Presspassung; ohne Bolzen | Technisches PDF ↗ |
| 1664 AS Set | 120 mm | Gemäß technischer Zeichnung | Montiertes Profilset | Technisches PDF ↗ |
*Die Lamellenteilung ist das Maß von Mitte zu Mitte; es handelt sich nicht um den lichten Lamellenabstand. Breite und Länge werden basierend auf der Produktstruktur und der Fertigbarkeit festgelegt. Diese Tabelle stellt keine Rangliste der thermischen Leistung dar.
Alle Hochleistungsprodukte ↗FERTIGUNGSVERFAHREN
Kombinierte Sets und Bonding.
Kombinierte Profilsets
Profilelemente werden zu einer projektgerechten Montagekonstruktion zusammengefügt. Die Sets 1420 AS und 1426 AS werden ohne Bolzen im Presspassverfahren verbunden. Die Verbindungsstruktur jeder Produktfamilie wird gemäß der jeweiligen technischen Zeichnung bewertet.
Bonding-Lösungen
Durch separat gefertigte Rippen- und Basiselemente werden Strukturen mit dünnen Rippen entwickelt. Rippenstärke, -abstand und Verbindungsdesign werden in Abstimmung mit Wärmelast, Luftstrom und Fertigungsanforderungen festgelegt.
Unsere Fertigungsmöglichkeiten ansehen ↗Vom Profil zum einbaufertigen Bauteil.
Lassen Sie uns Breite und Länge, die Bearbeitung der Montagefläche, Bohr- und Gewindearbeiten, Oberflächenbehandlung und Verpackungsanforderungen in einem technischen Angebot zusammenfassen.
Wechselrichter
Kombinierte Set-Optionen für die Platzierung von Leistungsmodulen, die Bodenkontaktfläche und den Luftstrom. Teilen Sie uns die Modulzeichnung und die Verlustleistung mit.
USV-Systeme
Lassen Sie uns die Dauerbetriebsbedingungen, die Umgebungstemperatur und die Lüfteranordnung gemeinsam bewerten. Teilen Sie uns das verfügbare Volumen und den Arbeitszyklus mit.
Motorantriebe
Bearbeitete Kühlkörperoptionen für Montagepunkte, Gehäuseplatzierung und Serviceanforderungen. Wir können mit Ihrer mechanischen Zeichnung beginnen.
Anwendungen dienen als Ausgangspunkt für die Auswahl. Die Eignung des Produkts wird durch Betriebsbedingungen und Prototypenvalidierung bestimmt.
Ihre Angaben reichen für ein Angebot aus.
Meine Maße stehen fest
Teilen Sie uns den Produktcode, Breite × Länge, Stückzahl und Ihre Bearbeitungszeichnung mit. Die Umsetzbarkeit der Maße wird durch eine technische Prüfung geklärt.
Meine Maße stehen fest — Angebot anfordern ↗Ich benötige Unterstützung bei der Auswahl
Geben Sie, falls bekannt, Informationen zu Wärmeverlust, verfügbarem Platz, Umgebungs- und Zieltemperatur sowie zur natürlichen oder forcierten Kühlung an. Fehlende Werte stehen Ihrer Anfrage nicht im Weg.
Kühlkörper für meine Anwendung auswählen ↗
